양면용접기

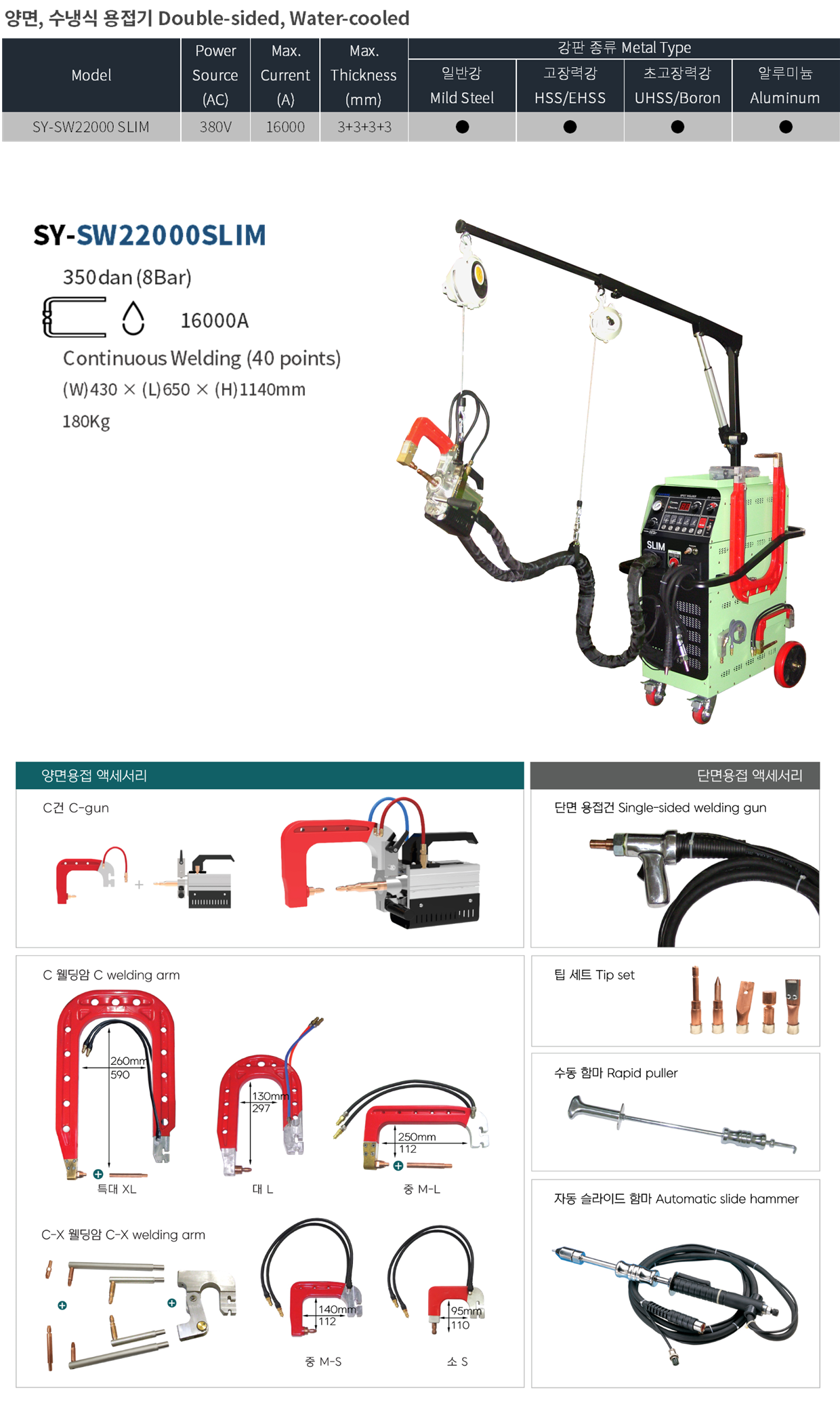

SPECIFICATION


제품명(Product name) : 수냉식 양면 스포트 용접기

모델명(Model) : SY-SW22000PRO | SY-SW22000SLIM

입력 전압(Input voltage) : 삼상 3Phase, AC380V, 50/60Hz (220V - Option)

냉각 방식(Cooling type) : 수냉식 Water-cooled

용접 방식(Welding principle) : DC저항용접 리니어방식 (Linear DC electric-resistance welding)

최대 전류(Max. welding current) : 16,000A

연속용접타점(No. of consecutive spot welds) : 60방 (PRO) | 40방 (SLIM)

정격용량(Rated power) : 15KW

용접 두께(Max. Welding thickness) : 3mm X 4장

용접 용량 설정(Adjustable welding capacity) : 3단 (3 Steps)

용접 시간 설정(Adjustable welding time) : 10단, 최대 용접 시간 1초

용접 유형(Welding mode) : 양면, 단면, 와셔, 시보리, 반복, 자동함마

양면 용접건(Double-sided welding gun) : 타입-C건, 케이블-공냉, 200SQ, 2.5M (X건 옵션 제작)

단면 용접건(Single-sided welding gun) : 타입-권총형, 케이블-150SQ, 2.5M

어스선 케이블(Earth cable) : 150SQ, 2.5M

압축공기압력(Working air pressure) : 8Kgf

전극 파워(Welding electrode power) : 350dan (8Bar)

제품 크기 / 무게(Dimension/Weight)

PRO : (W)550 x (L)800 x (H)1250mm (지지걸이포함높이: 2220mm) / 200Kg

SLIM : (W)430 x (L)650 x (H)1140mm (지지걸이포함높이: 2110mm) / 180Kg

공급 액세서리(Standard accessories)

  -양면용접C건(X건 옵션), 단면용접건, 지지걸이, 메인스프링발란스(15Kg),

  -자동함마, 수동함마, 양면용접팁, 단면용접팁 3종,

  -양면C크램프 대,중,소(특대 옵션)

  -Double-sided welding C gun (X Gun: Option). Single-sided welding hand gun,

  -Overhead boom, Main spring balancer(15Kg),

  -Automatic slide hammer, Dent puller, Double-sided welding electrode,

  -Pointed tip, Washer tip, Plate tip, Double-sided welding C-Clamp(S, M, L, XL(Option)
